陶瓷薄膜电极检测设备主要用于流延后段电极丝印后的薄膜外观检测。在MLCC生产工艺流程中,薄膜流延后印刷电极,电极图形的完整性是一个重要的质量指标,通过高清相机+光源+镜头在印刷电极后取图成像,利用成像后的图片做传统或AI深度学习的软件处理,判别产品电极缺陷(白点、黑点、锯齿、白斑、毛边、渲染、印刷不全、变形等),定位缺陷位置。
PC薄膜缺陷检测和定位
PET薄膜缺陷检测和定位
PVB膜缺陷检测和定位
光学膜缺陷检测和定位

|

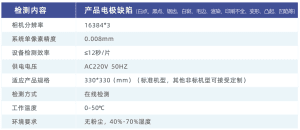

检测内容 |
产品电极缺陷(白点、黑点、鋸齒、白斑、毛邊、渲染、印刷不全、變形)
|
|
相机分辨率 |
16384*3
|
|
系统单像素精度 |
0.008mm
|
|
设备检测效率 |
≤12秒/片
|
|
供电电压 |
AC220V 50HZ
|
|
适应产品规格 |
330*330(mm)(标准机型,其他非标机型可接受定制)
|
|
检测方式 |
在线抽检(线扫)/离线单机
|
|
工作温度 |
0-50℃
|
|
环境要求 |
无粉尘,40%-70%湿度
|
